應用

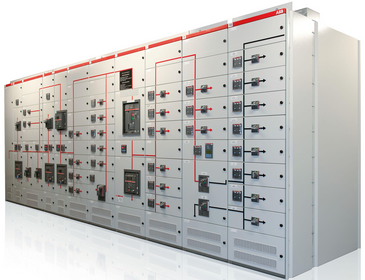

配電

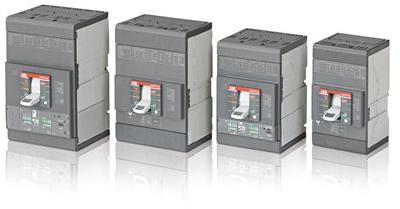

塑殼斷路器*常見的是配電應用。Tmax XT可通過完整系列的解決方案來滿足需求。
Tmax XT1和XT3專為滿足*常見的安裝需求設計，經常用于住宅和商業應用，可提供帶TMD熱磁脫扣器的固定式和插入式型號。
Tmax XT2 和 XT4可滿足更高級應用的需求。更多的脫扣器選擇能夠支持更好的保護功能定制化。對于直流應用而言，用于過載和短路保護且閾值可調的TMD熱磁脫扣器是很好的選擇。新的Ekip電子脫扣器適合所有交流應用：

• Ekip I和Ekip LS/I：用于標準應用的基礎脫扣器
• Ekip LSI和Ekip LSIG：帶有更多選項的高級脫扣器，可調整保護功能閾值，甚至通過電子方式。接地故障保護可選用板載或使用Ekip COM模塊方便地集成至通信系統中。
• Ekip N-LS/I：中性線保護用電子脫扣器，用于高諧波量的應用。

電能計量

在過去幾年中，人們?nèi)找骊P(guān)注環境問題和降低成本（既包含資本成本又包含運行成本）的新政策，這一趨勢使得電能測量實踐愈顯分化，甚至在較低的分布水平也開始體現。

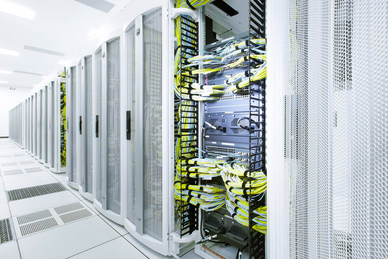

針對這種發展趨勢，我們的目標就變成獲得*優的負載管理并識別出可能的低效系統。負載可能包括機械設備、工業廠房中的任意分部、組成數據中心的不同模塊，以及商場中空調系統的不同耗電量。測量、傳輸和存儲每個負載數據的能力是*基本的要求。

用于Tmax XT4的Ekip E-LSIG 脫扣器設計用于為額定電流16A到250A、*高工作電壓690V的負載提供過載、短路、接地故障、超壓和低壓保護。

同時，Ekip E-LSIG可提供主要電能的測量，無需任何外部模塊或者傳感器，也不需增大安裝尺寸。可從脫扣器檢索獲得的數據包括電流（等級1）、電壓（±0,5%）、功率和能量（等級2）以及功率因數、頻率和THD。利用用于MODBUS通信的Ekip COM模塊，可非常方便地將測量數據和附加數據發送給監控系統。

電機保護

電機保護是塑殼斷路器在低壓設備中*常見的應用。

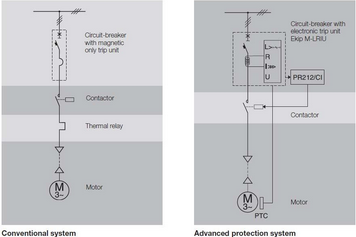

在選擇和制造用于啟動和監控電機的系統時，必須考慮的重要方面是解決方案的安全性和可靠性。啟動階段對于電機自身和電機的供電設備都是至關重要的。當進行直接啟動時，ABB提供兩種不同的解決方案：

• 一種采用三極斷路器的傳統系統，配備一個單磁脫扣器用于防止短路，一個熱繼電器用于防止過載和缺相故障或相不平衡，一個接觸器用于操作電機；
• 一種先進的保護系統，配備一個集成所有防護和監控功能的斷路器，以及一個用于操作電機的接觸器。

Tmax XT具有多種電機保護脫扣器，可實現兩種解決方案。MF/MA單磁脫扣器連同Ekip M-I電子式脫扣器可配合接觸器和熱繼電器實現*常見的解決方案。

可安裝在XT2和XT4上的Ekip M-LIU和Ekip M-LRIU是*先進的選配件，可在斷路器上集成保護功能。通過選擇符合IEC 60947-4-1標準等級3E、5E、10E、20E的脫扣器可以確保過載保護（帶熱記憶）。還可選用防止相不平衡的保護U、防止轉子鎖定的R，以及防止接地故障的G。

發電機保護

發電機的使用不再是偶爾和短時間使用，而是已經開始連續使用并且不再受到長故障周期限制。因此，確保對電廠的充分保護必不可少。
過載保護：選用和設置斷路器時，必須確保其在達到損傷絕緣材料的溫度前脫扣。產品標準規定，在指定時間內，發電機必須能夠承受高于額定電流的給定電流。這在船級社的發電機保護規定中非常常見，這也是為什么 Tmax XT脫扣器的特性曲線設計符合這些規定的原因。

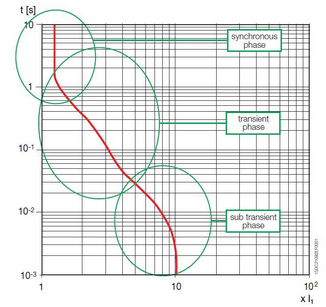

短路保護：發電機的短路電流隨著時間降低，其初始值約為發電機額定電流的3到5倍。為了在適當時間內檢測到故障并斷開發電機，必須選擇低磁脫扣閾值的斷路器或者選擇配備可調閾值電子式脫扣器的斷路器。通過新的 Tmax XT斷路器系列，ABB擴展了發電機保護的解決方案：

• Tmax XT2 和 XT3可配低閾值的熱磁式（TMG）脫扣器。
• Tmax XT2和XT4可選用Ekip G-LS/I電子式脫扣器，該脫扣器采用不同的保護曲線形成標準配電保護。干預時間已經固定并符合主要的船用認證，例如：勞氏船級社、德國船級社、法國船級社、意大利船級社、挪威船級社、俄羅斯船級社、ABS。
