Tmax T 系列 框架斷路器


        用于*高1000V DC和1150V AC的應用

Tmax T

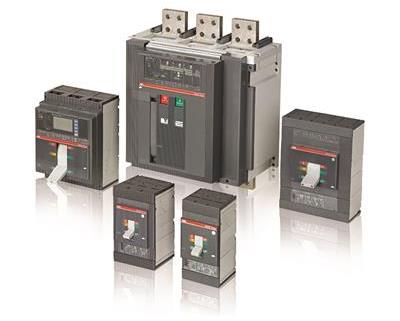

框架電流達1600 A的全系列塑殼斷路器。

所有斷路器，無論3極還是4極，都可以提供固定式產品；其中T2、T3、T4和T5可以提供插入式；T4、T5、T6和T7還可以提供抽出式。

高分?jǐn)嗄芰�，外形緊湊
在不同電壓等級均可確保很高的短路分?jǐn)嗄芰�，無需改變外形尺寸。
使用靈活
可提供交/直流通用或僅交流用熱磁脫扣器和電子脫扣器�？梢栽诒Ａ舴珠l部分的情況下更換脫扣器，從而降低系統升級成本。
先進的保護功能
全系列的電子脫扣器適于用作不同等級的保護。還可根據故障提前檢測和預防算式，增強選擇性保護。

配電

故障提前檢測和預防

在低壓電氣系統中，保護裝置之間必須具有選擇性，以快速檢測故障并將故障區域隔離開，從而確保所有未受影響的回路能夠連續運行。

使用PR223EF電子脫扣器是Tmax T4L、T5L 和 T6L塑殼斷路器實現區域選擇性的一種有效方式。PR223EF采用的是EFDP（故障提前檢測和預防）技術。它可以基于對電流-時間曲線變化趨勢的分析，“預測”故障，檢測短路。

EFDP技術和和區域選擇性的主要優勢之一是可以降低所需斷路器的框架型號。利用PR223EF脫扣器，即使在框架相同的兩臺斷路器間也可以實現達100kA的選擇性，因此選擇上級設備無需放大規格。

電能計量

在過去數年，隨著人們對環境問題的關注日益增加和降低成本政策（不僅包括資本成本，還包括運行成本）的不斷推出，電能測量應用的范圍已擴展到配電一級。

這種變化趨勢的目標是優化負載管理，甄別系統中可能存在的效率低下的負載。此類負載可以是（舉例）：機械設備、工業設備部件、數據中心的構成模塊和購物中心空調系統的不同部分。因此能夠測量、傳輸和儲存各個負載的數據至關重要。

PR223DS（與VM210電壓模塊配合使用）是適用于Tmax T4、T5 和 T6的電能測量方案。Tmax T7 （裝配PR332/P脫扣器和 PR330/V）同樣適用于電流至1600A的應用。上述脫扣器可集成到通訊網絡。

電動機保護

電動機保護是塑殼斷路器在低壓電氣系統中*常見的用途之一。

選擇和制造電動機起動和監控系統時，方案的安全性和可靠性是需要考慮的重要方面。因?yàn)闊o(wú)論對于電動機自身還是其供電系統，起動都至關重要。

對于直接起動，ABB有兩種建議方案：

• 傳統方案：1個帶單磁脫扣器的3極斷路器（用于短路保護），1個熱繼電器（用于過載保護、缺相保護或相不平衡保護），1個接觸器（用于起停電動機）。
• 先進保護系統：1個集成所有保護和監視功能的斷路器，1個接觸器（用于起停電動機）。

Tmax系列具有電動機保護脫扣器，因此上述兩種方案均可提供。

PR221DS-I 和 PR231P-I 脫扣器可與接觸器和熱繼電器配合使用，這是*常見的傳統解決方案。

Tmax 斷路器和附件的設計、制造和測試符合以下標準：

• IEC 60947-2標準
• EC “低壓指令”(LVD) N° 2006/95/EC
• EC “電磁兼容指令”(EMC) 2004/108/CE
• 主要的船級社，例如勞氏船級社、德國船級社、法國船級社、意大利船級社、挪威船級社、俄羅斯船級社、ABS。

 ABB SACE質量體系符合下列標準：

• ISO 9001國際標準；
• EN ISO 9001（等效）歐洲標準；
• UNI EN ISO 9001（等效）意大利標準；
• IRIS國際鐵路行業標準。

ABB SACE質量體系在1990年首次獲得意大利船級社認證機構的認證證書。.

ABB SACE始終優先關注環境保護。環境管理體系通過意大利船級社認證，符合ISO14001國際標準。在1999年，環境管理體系與職業健康安全管理體系根據OHSAS 18001標準集成，之后在2005年又加入SA 8000標準（社會責任標準 8000），在商業道德和工作條件方面做出承諾。

ISO 14001、18001和SA8000，再加上ISO 9001標準的認可使得我們能夠獲得意大利船級社*好的四個認證證書。

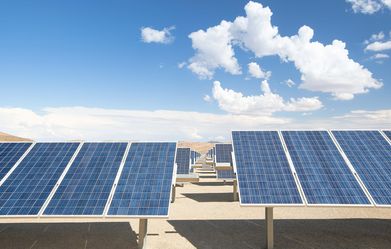

Tmax PV用于光伏應用

Tmax PV塑殼斷路器式隔離開關。

當光伏發電系統產生的功率超出特定水平并且需要一個低壓開關時，Tmax PV是理想的解決方案。Tmax PV 通常用于匯流箱內部或者用于在DC側斷開逆變器。

根據IEC 60947-3標準，Tmax PV斷路器式隔離開關可滿足標準1100V直流應用。除此之外，還提供1500V DC的擴展能力，以適應更高要求的太陽能應用。IEC隔離開關可選擇跳線連接，以提高安全性和安裝簡易性。

Tmax PV系列塑殼開關和塑殼斷路器符合UL 489b標準。一個跳線連接的綜合解決方案可滿足*高1000V DC的PV需求。

用于*高1000V DC和1150V AC的應用

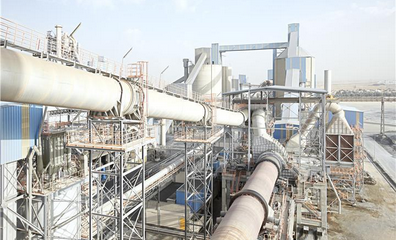

在過去幾年中，工業廠房中的高供電電壓需求日益增長。ABB 始終關注高要求應用，以確保客戶所需的任何應用都可找到解決方案。

Tmax T4、T5和T6系列斷路器可用于*高1000V的直流應用和*高1150V的交流應用， 能夠解決該類需求。典型應用是安裝在礦山、公路和鐵路隧道、電力輸送和一般工業應用中。

具體來說，Tmax塑殼斷路器在1000V DC和1150V AC的低壓應用中具有*佳分?jǐn)嘈阅堋＿@也是為什么SACE Tmax T4、T5和T6系列斷路器在世界各地被廣泛用于地下采礦的原因。Tmax斷路器可配備多種熱磁式和電子式脫扣器：

• TMD：可調熱閾值和固定磁閾值；
• TMA：可調熱閾值和磁閾值；
• PR221DS，PR222DS/P提供過載、短路和接地故障保護功能；
• PR222DS/PD還額外集成了Modbus RTU診斷功能；
• PR222MP專為電機保護設計。

Tmax斷路器適用于*高1000V DC和1150V AC的應用，同時保持與標準系列相同的緊湊尺寸�？商峁┕潭ㄊ�、插入式和抽出式型號，且均兼容標準系列的附件。
