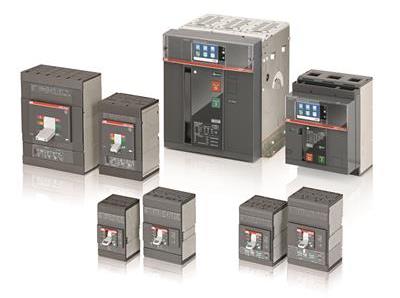

Emax 2 空氣斷路器
框架電流可達6300 A
Emax 2 空氣斷路器
框架電流可達6300 A，以提高能效為設計初衷。它是唯一 一款既能保護電氣回路，又能根據用戶需求降低能耗、大大降低能源浪費的斷路器產品。斷路器搭載可集成的電能控制模塊的保護脫扣器，該模塊可以評估能耗和管理負載，從而維持或降低用電高峰時段的用電量。
概述
- 節能增效，可靠控制
- 獨特的負載管理功能，可以將能耗降低20%，減少電費開支。 集成的萬用表可以測量0.5%電壓、1% 電流和2%功率，甚至可以遠程監視功率。
- 廣域的連通性
- 可以完全并入建筑及工業廠房的智能電網中。節省高達30%的接線時間。
- 優越的性能
- 4種型號可選。緊湊尺寸，高效性能，節省25%的空間和需用的銅材。
- 使用簡單，安全可靠
- 生產效率大幅提高，同時產品生命周期的所有階段（從設計到日常操作）都大大簡化。節省15%的端子連接和安裝時間。 獨具報警跟蹤和電網分析功能，可確保*佳的工作連續性。
關鍵數據
短路測試：142,800 kA，等同于多達7000 次的電弧沖擊，使用一個170 GVA 的電站來提供此這么大的電流。
樣品測試：1,050，短路測試的樣品數量
開路時間：11.8 ms，在690v，120Ka條件下開路實驗的電弧持續時間
新特性

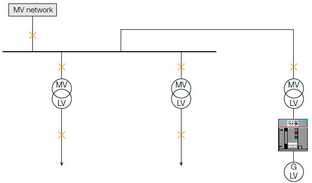

1· Ekip G 發電機用保護脫扣器
Ekip G是用于保護發電機的新型的SACE Emax2系列脫扣器。它包含的功能有：用于發電機的電氣保護和用于監控連接發電機到電氣設備的主要臨界參數。
Ekip G保護脫扣器可用于:
- 監控機器內部的故障（在繞組或在勵磁電路），通過脫扣機器的主斷路器將發電機與還未排除故障的電氣設備隔離開來。
- 監控發電機和電氣設備的相互作用，在互連條件缺失時可分離及保護兩個系統。
在這兩種情況下，可編程觸頭可用來確定關斷發電機和**個電動機。
Ekip G，標配Ekip Measuring Pro 測量和保護模塊，可實現特有的電流，頻率，電壓和電能等發電機保護功能。

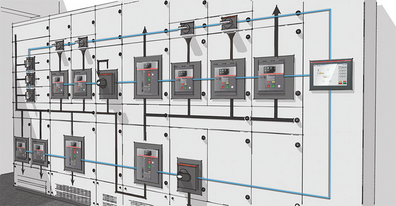

2· Ekip Link靈活有效地控制開關柜
Ekip Link，可通過開關柜前端或者網絡遠程集中監控低壓開關柜的新系統。該系統提供了一個即插即用的方案，簡單快捷，無需任何特定編程。
特點鮮明
Ekip控制面板帶有預置軟件, 通過控制面板啟動掃描Ekip Link系統程序，可以監視*多安裝有30個ABB斷路器的開關柜。
任何Emax 2斷路器，無論脫扣器類型，都可以連接到系統中。更加經濟的滿足任何應用的需要。
通過標準的以太網絡組件，如線纜和交換機等完成連接。Ekip Link系統的其他特點為：
- 通過安裝于開關柜前端的彩色觸摸屏的Ekip 控制面板集中控制
- 通過web瀏覽器遠程訪問隨時采集信息
- 即插即用，無需編程
- *經濟的成本節約方案：無需額外安裝昂貴的監控系統即可實現所有功能

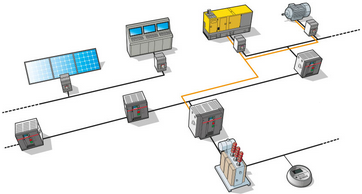

3、Ekip電能控制單元
ABB 獨有的 Ekip 電能控制功能可以監視系統負載和發電機，限制功耗，從而節省電費開支。該項功能已獲得技術專利，適用于新型Emax 2 斷路器。
Ekip 電能控制功能適用于Emax 2 系列所有的 Ekip Touch 脫扣器。它通過對整個低壓電氣系統進行有效管理，可以大大提高能效。實際上，它也可以根據電源供應情況、時段及現行電價方案來調節電能需求。
這樣 Ekip 電能控制單元便可以將能耗保持在規定的限值內，優化系統管理成本、節能減排。
用戶受益
Emax 2 攜同其脫扣器 Ekip 和附件將可靠的控制、廣域的連通性和優越的性能融為一體，使用簡單、安全可靠，可有效滿足任何應用和需求
工廠獲得的真實效益
- 獨特的負荷管理功能，可降低能耗高達20%。
- 嵌入式多功能儀表，測量精度可達到電壓 0.5%，電流 1%， 電能 2% , 并可以遠程監控。
- 將工廠的所有保護集成在一起，大大提高了供電的可靠性，簡化項目實施。
- 獨特的報警追蹤和網絡分析器，實現*佳的診斷與服務。
*有競爭力和有效率的開關柜
- 節省銅排花費可高達25%。
節省端子裝配時間可高達15%。
節省配線時間可高達30%。
快速、安全的安裝本體和附件。
直接通訊模塊可連接7種常用的通訊網絡， 免除了額外用于通訊模塊的費用，使通訊變得異常便利。
