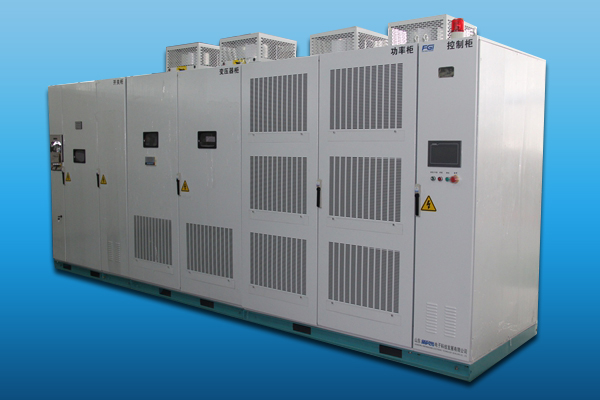

　　產品外形圖

8、兩象限高壓變頻器

　　兩象限高壓變頻器（普通型）
風光牌JD-BP38/37系列高壓變頻器以高速DSP為控制核心，采用無速度傳感器矢量控制技術、功率單元串聯多電平技術，屬高-高電壓源型變頻器，其諧波指標遠小于IEE519-1992的諧波國家標準，輸入功率因數高，輸出波形質量好，不必采用輸入諧波濾波器、功率因數補償裝置和輸出濾波器；不存在諧波引起的電機附加發熱和轉矩脈動、噪音、輸出dv/dt、共模電壓等問題，可以使用普通的異步電機。產品2003年被列為國家重點新產品，高壓提升機變頻調速系統2005年被列為國家火炬計劃項目，獲科技部中小企業技術創新基金項目資助。2007年，高壓變頻器被評為中國名牌產品，是國內高壓變頻器行業為數不多的兩個名牌產品之一。
風光牌高壓變頻器由移相變壓器，功率單元和控制器組成。高壓變頻器結構如圖1所示。高壓變頻器前端由一個多繞組的隔離移相變壓器供電，6kV變壓器次級共有15組付邊繞組，采用30脈沖整流，功率單元每相采用低壓功率單元串接組成，每相5個功率單元，三相共15個單元。10kV變壓器次級共有24組付邊繞組，采用48脈沖整流，功率單元每相采用低壓功率單元串接組成，每相8個功率單元，三相共24個單元。輸入諧波均能滿足國家標準GB/T14549—93對電壓和電流失真的要求�？刂破鞑糠忠愿咚傥⑻幚砥鲗�(shí)現控制以及與子微處理器間進行通信。風光高壓變頻器采用模塊化設計，互換性好、維修簡單，噪音低，諧波含量小，不會引起電機的轉矩脈動，對電機沒有特殊要求。

圖 1兩象限高壓變頻器（普通型）系統圖

　　功率單元電路其電路結構如圖2示，為基本的交 - 直 - 交單相逆變電路，整流側為六支二極管實現三相全波整流。逆變側通過對 IGBT 逆變橋進行正弦 PWM 控制實現逆變。假如某一單元發生故障，該單元的輸出端能自動通過軟件控制IGBT旁路而整機可正常工作。每個功率單元完全一樣，可以互換，這不但調試、維修方便，而且備份也十分經濟。

圖2 兩象限高壓變頻器（普通型）功率單元主回路圖


9、四象限高壓變頻器

　　四象限高壓變頻器（能量回饋型）
山東新風光電子公司是國內*早的從事提升機（四象限或者能量回饋型）變頻器研究的專業廠家。產品電壓等級涵蓋從380V到10000V，功率等級幾十千瓦到幾千千瓦。風光提升機變頻器為科技部列入國家火炬計劃項目，風光高壓提升機變頻器填補了單元串聯式多電平高壓變頻器不能四象限運行的國內空白，產品技術具國內領先水平。國家發展和改革委員會發布的國家重點節能技術推廣目錄（**批）中，專門介紹了新風光公司的礦山提升機變頻調速節電技術。
風光高壓四象限（能量回饋型）變頻器采用先進的矢量控制技術，同時，可以根據現場情況采用無旋轉編碼器的矢量控制，矢量控制與傳統的V/F控制*主要的區別是矢量控制可以把把無功電流與有功電流（轉矩電流）區分開來，在提升過程中可以根據負載的變化自動調整有功電流使輸出力矩達到*佳工作狀態，可以輸出額定轉矩的2.5倍。
風光JD-BP37/38T型高壓四象限（能量回饋型）變頻器采用進口IGBT為主控器件，采用先進的矢量控制調速技術，以DSP為控制核心，精心巧妙科學的程序邏輯，以彩色液晶觸摸屏為人機對話界面，科學人性化的界面語言，全中文的語言顯示，便于操作及查詢。風光牌高壓四象限（能量回饋型）變頻器，即可用于鼠籠式電機也可用于繞線式電機。
風光6kV/10 kV高壓四象限（能量回饋型）變頻器，采用若干個低壓逆變器功率單元串聯的方式實現直接高壓輸出，移相變壓器有18/27組付邊繞組，每相分為6/9個功率單元，三相共18/27個單元，采用30～54脈沖整流，輸入端的諧波成分遠低于國標規定。高壓四象限（能量回饋型）變頻器系統結構如圖1所示，功率單元電路如圖2所示。

圖1 四象限高壓變頻器（能量回饋型）系統結構

圖2 四象限高壓變頻器（能量回饋型）功率單元結構

　　系統控制器核心由高速32位芯片運算來實現，精心設計的算法可以保證電機達到*優的運行性能。人機界面提供友好的全中文監控和操作界面，同時可以實現遠程監控和網絡化控制。PLC控制器用于柜體內開關信號的邏輯處理，以及與現場各種操作信號和狀態信號的協調，增強了系統的靈活性�？刂破骷案骺刂茊卧�板中采用先進的單片機等大規模集成電路和表面焊接技術，系統具有極高的可靠性。
另外，控制器與功率單元之間采用多通道光纖通訊技術，低壓部分和高壓部分完全可靠隔離，系統具有極高的安全性，同時具有很好的抗電磁干擾性能，并且各個功率單元的控制電源采用一個獨立于高壓系統的統一控制器，方便調試、維修、現場培訓，增強了系統的可靠性。
高壓四象限（能量回饋型）變頻器是整個電控系統的一個核心部分，它具有與電控操作系統相適配的各種接口。它接受操作臺電控系統的操作命令，同時它又將運行狀態，包括工作頻率、電機電流、電源電壓、電流及故障信息隨時送給電控系統。變頻器本身又將工作信號及工作狀態自動記錄以備查閱，依據用戶要求連接打印設備，每班數據打印，形成設備報表。變頻器的所有輸入、輸出接口均進行了隔離，避免對變頻器引入干擾。當電機處于負力提升時，變頻器實時檢測進行能量回饋電網。
