軸徑6mm;

本體外徑:22mm;

阻值范圍:100Ω～100KΩ;

功率:2W;

阻值公差: ±5%(標準級);

獨立線性公差: ±0.25%;

溫度系數(shù): ±20p.p.m./ ℃;

介質耐壓:一分鐘(1000V.A.C.);

*大工作電壓:250V;

重量:約20g;不銹鋼軸,玻璃尼龍外殼及軸套,鍍金黃銅接線端;



22HP系列型號:

* 5圈:22HP-5,22HP-5E,22HP-5M,22HP-5N

*10圈:22HP-10,22HP-10E,22HP-10M,22HP-10N

電阻材料:線繞

本體外徑: 22

軸徑:6/6.35

標準阻值:100～100K

功率:1W(5K), 2W(10K)

特點:獨立線性,低價位.*受歡迎的產品,其嵌入式結構為國際專利.

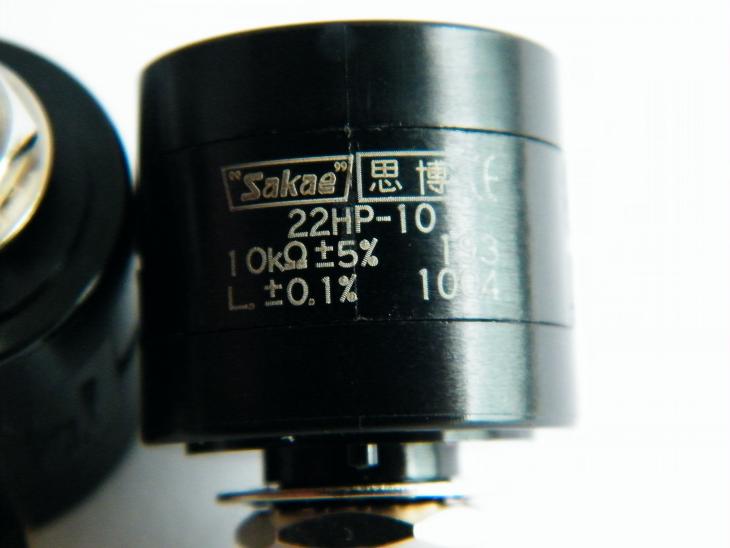

原裝日本SAKAE 22HP-10電位器,其壽命長,精度好,由日本SAKAE制造生產,屬線繞型十圈電位器。22HP-10-100, 22HP-10-200, 22HP-10-500, 22HP-10-1K 22HP-10-2K 22HP-10-5K 22HP-10-10K  22HP-10-100K  22HP-10電位器/繞線電位器/多圈電位器/2W電位器性能參數(shù)22HP-10

日本sakae十圈線繞電位器;

軸徑￠6mm;

外徑:22mm;

阻值范圍:100Ω～100KΩ;

功率:2W;

阻值公差: ±5%(標準級);

獨立線性公差: ±0.25%;

溫度系數(shù): ±20p.p.m./ ℃;

介質耐壓:一分鐘(1000V.A.C.);

*大工作電壓:250V;

重量:約20g;不銹鋼軸,玻璃尼龍外殼及軸套,鍍金黃銅接線端

2).電氣特性：

    標稱阻值范圍：100Ω至100KΩ

    允許阻值偏差Total Resistance Tolerance：標準級Standard Class：±5%(J),

    精密級Precision：±1%(F)

    獨立線性阻值偏差Independent Linearity：標準級Standard Class： ±0.25%,

    精密級Precision Class： ±0.1%

    (低于5KΩ)： (±0.15%)

    額定功率Powering Rating：2W

    噪 聲Noise: ≦100ΩE.N.R

    電氣行程Electrical Travel: 360°×n±5 (n: No. of turns)

    機械行程Mechanical Travel: 360°R×n 10(n: No. of turns)

    絕緣電阻Insulation Resistance:>1000MΩ（500V.D.C.）

    介質耐壓Dielectric Strength: 1分鐘（1000V.A.C）

    啟動力矩Starting Torque: <10mN·m(100gf·cm)

    止檔耐壓Stopper Strength: 約0.35N·m(3.5kgf.cm)

    *大工作電壓Max. Working Voltage: 250V

    線圈的電阻溫度系數(shù)Resist. Temperature: ±20p.p.m./℃

    材料Materials: 軸Shaft：不銹鋼Stainless Steel

    外殼Housing Case：玻璃尼龍Glass-filled nylon

    軸套Bushing：玻璃尼龍（若是多組型產品,軸套是無鍍層的黃銅）Glass-filled nylo (for ganged version, the bushing is metal-brass without plating)

   接線端Terminals：鍍金黃銅（所有接線端均可插于AMP110系列固定插座2.8×0.5mm 或同類插座）Gold-plated brass(All terminals can be fitted with the

AMP110 series fasten receptacle 2.8×0.5mm or equivalents)

   重量Mass：20g

   安裝螺帽固定到軸套的*大力矩Max. Torque Exerted on fastening the mounting nut to the bushing-----------------如果面板厚度超過2.5mm,旋轉力矩可能增大In case of panel thickness with over 2.5mm., the rotating torque may become heavier)

3).22HP-10主要特點：

阻值范圍：100-100K歐

總阻公差：標準級：±5%(J),精密級：±1%(F)

22HP獨立線性公差：

標準級： ±0.25%,

精密級： ±0.1% ,(低于5KΩ)： (±0.15%)

功率：2W

電氣行程: 360°×10±5

機械行程: 360°R×10 10
