RS

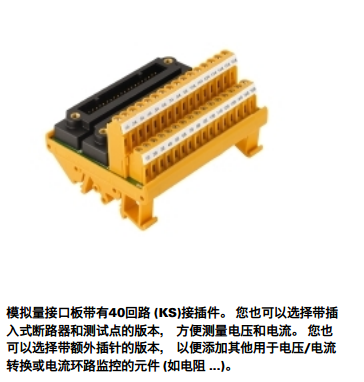

TBY-C3-16AI-2KS-S
尺寸及重量
長度:90 mm
寬度:70 mm
高度:56 mm
凈重:156 g
溫度
工作溫度:-25...70°C
存儲溫度:-40...85 °C
通用參數
每個通道的LED狀態顯示:不
每個通道的分隔：無
測試點類型：否
開關:No
通過通道保險:否
供電電壓LED狀態:不
電源熔絲:否
聯接參數
PLC接口:Yokogawa Centum CS3000
卡件連接:AAI141, AAI143
控制側的接口:2 x KS (40P)
回路數（控制側）:40 回路插頭
現場側連接:LP2N 5.08mm
測量數據
工作電壓:50V AC / 70V DC
物體的*大電流:1 A
每個通道的*大電流:1 A
絕緣參數 （EN50178）
額定電壓:< 50 V AC
過壓等級:III
污染等級:2
脈沖電壓測試:0.8 kV
絕緣強度測試:0.35 kVAC
現場接線
聯接類型[現場]:螺釘聯接
*小壓接面積[現場]:0.13 mm²
*大壓接面積[現場]:6 mm²
硬導線，*小壓接面積 H05(07) V-U[現場]:0.5 mm²
硬導線，*大壓接面積 H05(07) V-U[現場]:6 mm²
軟導線，*小壓接面積 H05(07) V-K:0.5 mm²
軟導線，*大壓接面積 H05(07) V-K 4 mm²
軟導線帶管狀端頭，*大壓接面積[現場]:2.5 mm²
軟導線帶管狀端頭，*小壓接面積[現場]:0.5 mm²
*大壓接面積，帶塑料套的絕緣端頭 [現場]:2.5 mm²
*小電線截面， AWG [field]:AWG 26
*大導線截面， AWG [field]:AWG 12
*小擰緊力矩，*小值:0.5 Nm
*大擰緊力矩:0.6 Nm
剝線長度:6 mm
