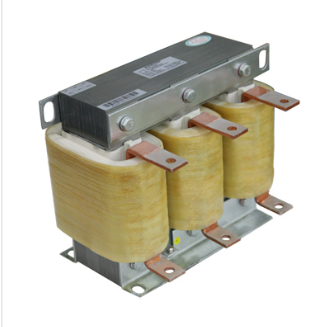

輸出電抗器產品簡述:



  用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命。可以降低電機噪音，減低渦流損耗。降低輸出高次諧波造成的漏電流。保護變頻器內部的功率開關器件。



產品特點:



  電抗器可以根據客戶使用頻率的高低合理選取磁性材料（硅鋼片，鐵氧體，非晶鐵心，磁粉芯）;采用了高性能的箔式繞組結構,具有直流電阻小,抗電磁力能力強,短時間過載能力強;采用高性能的F級以上的復合絕緣材料,使產品在嚴酷的工作條件下依然可以保持可靠的性能;電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器噪音小。



產品參數:



1、額定工作電壓：380V/690V/1140V 50Hz/60Hz

2、額定工作電流：5A至1600A

3、工作環境溫度：40℃



4、抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)

5、絕緣電阻：1000VDC絕緣阻值≥100MΩ

6、電抗器噪音：小于65dB（與電抗器水平距離點1米測試）

7、防護等級：IP00

8、絕緣等級：F級以上

9、產品執行標準：GB19212.1-2008，GB19212.21-2007，1094.6-2011

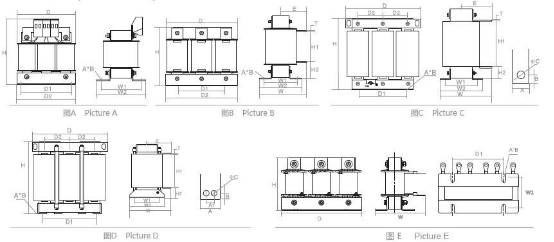

產品尺寸圖:

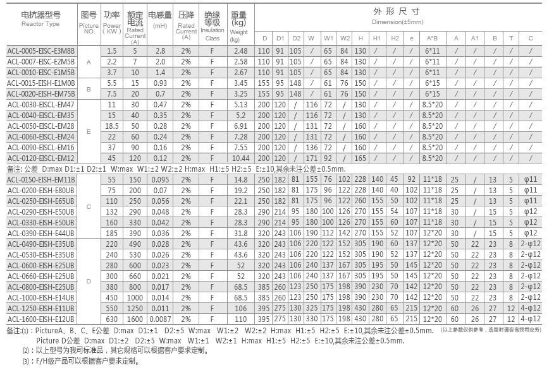

380V輸入交流電抗器(2%壓降)選型表

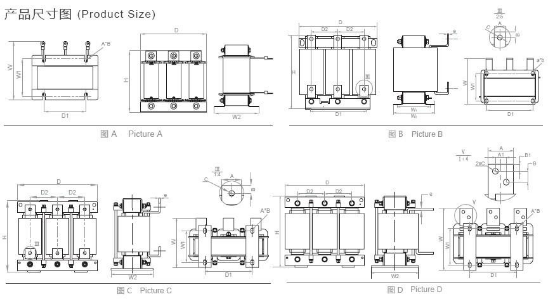

產品尺寸圖：

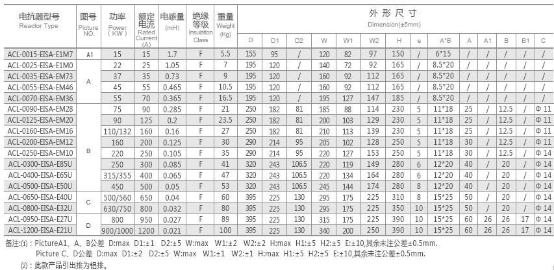

690V輸入交流電抗器(2%壓降)選型表

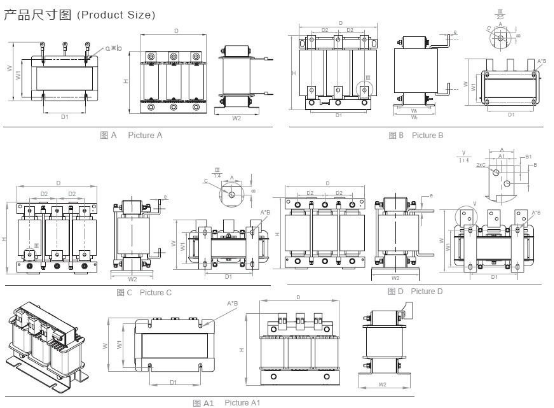

產品尺寸圖：











1140V輸入交流電抗器（2%壓降）選型表



主推型號	功率 KW	電流	電感
ACL-0005-EISC-E2M8C	1.5	5	2.800
ACL-0007-EISC-E2M0C	2.2	7	2.000
ACL-0010-EISC-E1M4C	3.7	10	1.400
ACL-0015-EISC-EM93C	5.5	15	0.930
ACL-0020-EISC-EM70C	7.5	20	0.700
ACL-0030-EISCL-EM47C	11.0	30	0.470
ACL-0040-EISCL-EM35C	15.0	40	0.350
ACL-0050-EISCL-EM28C	18.5	50	0.280
ACL-0060-EISCL-EM24C	22.0	60	0.240
ACL-0090-EISCL-EM16C	37.0	90	0.160
ACL-0120-EISCL-EM12C	45.0	120	0.120
ACL-0150-EISH-E95UC	55.0	150	0.095
ACL-0200-EISH-E70UC	75.0	200	0.070
ACL-0250-EISH-E56UC	110.0	250	0.056
ACL-0290-EISH-E48UC	132.0	290	0.048
ACL-0330-EISH-E42UC	160.0	330	0.042
ACL-0390-EISH-E36UC	185.0	390	0.036
ACL-0490-EISH-E28UC	220.0	490	0.028
ACL-0530-EISH-E26UC	240.0	530	0.026
ACL-0600-EISH-E23UC	280.0	600	0.023
ACL-0660-EISH-E21UC	300.0	660	0.021
ACL-0800-EISH-E17UC	380.0	800	0.017
ACL-1000-EISH-E14UC	450.0	1000	0.014
ACL-1250-EISH-E11UC	550.0	1250	0.011
