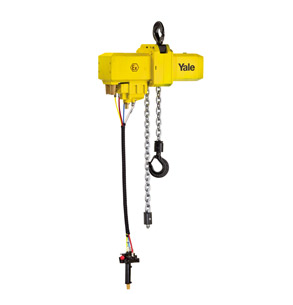

德國耶魯Yale氣動環鏈葫蘆配吊鉤與小車  CPA ATEX

德國耶魯Yale氣動環鏈葫蘆配吊鉤與小車  CPA ATEX

額定載荷 2000 - 10000 公斤

CPA型氣動環鏈葫蘆擁有100%額定工作級別和無限次啟動，是高強度工業應用的理想選擇。其封閉的構造，不受外界污染、潮濕和其它介質的影響。主要由三大部件組成，非常易于維護且經濟。

產品特性


· 正常工作氣壓為4 - 6 bar。

· 堅固耐用的旋轉活塞馬達配有可調節的彈簧壓力剎車片，即使在供氣故障時，也能有效保持負載。

· 采用油浸式潤滑的行星齒輪機構可以提供極其平穩的工作并減少設計尺寸。

· 氣動馬達內部的開關調節閥保證高起動轉矩。

· 大口徑消音器可以有效地降低排氣造成的噪音。

· 控制手柄4按鈕可以靈敏的控制葫蘆及小車的工作，并標配有急停開關。

· 精心設計的組裝式部件降低了產品高度（3000公斤以下使用單鏈形式）。
起升鏈輪為5鏈窩設計，采用耐磨性好，硬度高的鋼材制成，與標配的起升鏈條配合使用可以保證平滑與準確的起升動作。
落鍛的懸掛系統和吊鉤采用高強度的非時效鋼同時配有堅固的安全彈簧鎖。

· 標準扁平鏈做加硬處理及表面鍍鋅處理，與起重鏈條的**配合可以保證運行平穩及準確的運行。符合所有過內外的標準。

·  MEDIUM級別或是更高級別采用鍍銅的上吊鉤和起重吊鉤。

·  HIGH級別采用不銹鋼起重鏈。

產品選項

· 吊鉤式和集成小車式。

·  BASIC、MEDIUM、HIGH三種級別小車可選

· 線控

· 限位開關

· 鏈帶


技術參數

CPA ATEX BASIC II 3 GD c IIB T4/II 2 GD c IIA T4技術參數
型號	EAN-No.4025092*	額定載荷 kg/ 下吊鉤鏈條數量	負載時起升速度* m/min	空載時起升速度* m/min	負載時下降速度* m/min	電機功率 kW	凈重 ** 吊鉤式 kg	凈重 ** 手推小車式 kg	凈重 ** 手拉小車 kg	凈重 ** 氣動小車式 kg
CPA ATEX 20-8	*377942	2000/1	7.4	9.9	11.0	2.6	121	184	188	199
CPA ATEX 30-6	*377959	3000/1	6.0	9.9	13.0	3.0	121	184	188	199
CPA ATEX 40-4	*377966	4000/2	3.7	5.0	5.5	2.6	140	202	206	218
CPA ATEX 50-3	*377973	5000/2	3.4	5.0	6.0	3.0	140	202	206	218
CPA ATEX 75-2	*377980	7500/2	2.0	3.3	4.3	3.2	-	-	-	-
CPA ATEX 100-3	*377997	10000/4	3.4	5.0	6.0	2 x 3.0	-	-	-	-





CPA ATEX MEDIUM II 2 GD c IIB T4技術參數
型號	EAN-No.4025092*	額定載荷 kg/ 下吊鉤鏈條數量	負載時起升速度* m/min	空載時起升速度* m/min	負載時下降速度* m/min	電機功率 kW	凈重 ** 吊鉤式 kg	凈重 ** 手推小車式 kg	凈重 ** 手拉小車 kg	凈重 ** 氣動小車式 kg
CPA ATEX 20-8	*393690	2000/1	7.4	9.9	11.0	2.6	121	184	188	199
CPA ATEX 30-6	*409438	3000/1	6.0	9.9	13.0	3.0	121	184	188	199
CPA ATEX 40-4	*409469	4000/2	3.7	5.0	5.5	2.6	140	202	206	218
CPA ATEX 50-3	*409483	5000/2	3.4	5.0	6.0	3.0	140	202	206	218
CPA ATEX 75-2	*410175	7500/2	2.0	3.3	4.3	3.2	-	-	-	-
CPA ATEX 100-3	*409520	10000/4	3.4	5.0	6.0	2 x 3.0	-	-	-	-



CPA ATEX HIGH II 2 GD c IIC T4技術參數
型號	EAN-No.4025092*	額定載荷 kg/ 下吊鉤鏈條數量	負載時起升速度* m/min	空載時起升速度* m/min	負載時下降速度* m/min	電機功率 kW	凈重 ** 吊鉤式 kg	凈重 ** 手推小車式 kg	凈重 ** 手拉小車 kg	凈重 ** 氣動小車式 kg
CPA ATEX 20-8	*409872	2000/1	7.4	9.9	11.0	2.6	121	184	188	199
CPA ATEX 40-4	*409995	4000/2	3.7	5.0	5.5	2.6	140	202	206	218
CPA ATEX 75-2	*410045	6000/3	2.0	3.3	4.3	3.2	-	-	-	-
CPA ATEX 100-3	*409926	8000/4	3.4	5.0	6.0	2 x 3.0	-	-	-	-





*     指大氣口為6bar情況下，負載時耗氣量為4.7m³/min，CPA 100-2耗氣量口：9.4m³/min。
**    指3米起升高度的重量，起升告訴可選
***  HIGH級別的在發貨時已經貼上降級后的載荷標簽

小車

額定載荷 kg	尺寸	工字鋼寬度b	工字鋼厚度T max. mm	*小轉彎半徑 m	氣動小車速度 m/min	氣動小車功率 kW
2000-6000	A	98-180	27	2.0	18	0.55
2000-6000	B	180-300	27	1.8	18	0.55
7500-10000	B	125-310	40	1.8	-	-



 氣動葫蘆是什么，和其他設備相比有什么優點



　相信從事需要用到起重設備領域工作的朋友們對各種葫蘆不會感到陌生吧。這里的各種葫蘆指的是輕型起重設備。根據動力方式，現在一般可以分為氣動葫蘆和電動葫蘆兩種。這兩種設備各有優缺點，下面我們就來具體看看這類設備的優缺點，和其他類型的輕型起重設備相比，它又有什么優勢。



　　在介紹氣動葫蘆的特點之前，我要先介紹一下它的工作原理。這種設備主要由起吊機構，行走機構，配氣機構組成。這些機構下面又有若干零部件。比如說起吊機構包括氣動馬達，減速器，制動器，起重鏈條，吊鉤總成河主控閥。起吊機構主要控制起吊作業，而行走機構則是用來實現重物的水平移動，配氣系統則負責作為動力源，實現氣動的效果。



　　氣動葫蘆的優點有很多，包括定位精準，速度可調，操作簡便，安全可靠，動力環保，搬運方便，以及還有過載保護和斷氣保護。它一般可以定位精確到厘米級別，上升下降速度快，是電動葫蘆的三倍，更別提手拉葫蘆了。操作一般通過手柄拉桿進行，也可以遙控操作。這種設備外形小巧精美，重量輕，安裝運輸都十分方便。在動力中斷以及超載的時候，過載保護和斷氣保護可以有效保證起重作業的安全。



　　正是由于氣動葫蘆眾多的優點和安全可靠的性能，正在應用到各行各業中。它的一大特點是其防爆性能。在一些高溫，高粉塵，高爆的惡劣環境中進行起重作業，一般都是用這種設備進行作業。一些國家甚至規定，在高危行業必須只能使用此類設備，由此可見它性能之優良。



　　以上就是對氣動葫蘆的一些介紹。可以看到，它的性能非常優良，可以勝任各種惡劣環境的起重作業。作為一種輕型起重設備，其更是集多種優點于一身。外形小巧，操作簡便，安全可靠。有起重作業需要的朋友，不妨尋找一些相關商家多做了解，以確定是否購買。
