2、符合的標準
IEC60947.1及GB/14048.1 總則
IEC60947.2及GB/14048.2 低壓斷路器

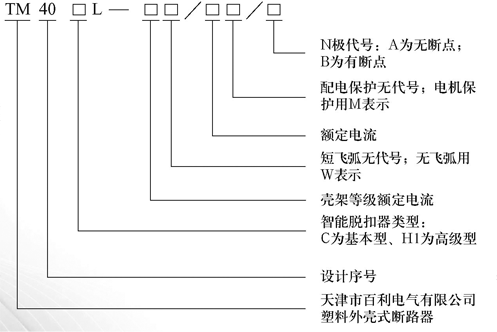

3、型號含義說明
4、技術特點
● 全面提高產品的性能
采用高性能的觸頭系統，全系列具有零飛弧距離、很高的分?jǐn)嗄芰Α?br />
● 全面提高產品的性能，方便用戶使用
全系列智能脫扣器可實現長延時、瞬時整定電流值和整定時間可調，短延時整定電流值可調；
全系列漏電脫扣器可實現剩余動作電流整定值、動作時間可調。
● 功能齊全
具有過載長延時、短路短延時、短路瞬時的三段保護，并具有預報警功能，漏電保護功能，通訊功能，還具有斷相保護功能。
● 全面提高產品的模塊化程度
● 多種附件的模塊化用戶不用打開斷路器，可方便更換；用戶可同時安裝輔助觸頭、報警觸頭、分勵脫扣器、欠電壓脫扣器附件；
● 漏電脫扣器的模塊化用戶可方便的加裝漏電脫扣器。
5、主要技術參數
|
殼架等級額定電流Inm(A)
|
160
|
250
|
400（630）
|
|
型號
|
TM40L-160
|
TM40L-250
|
TM40L-160（630）
|
|
額定電流In(A)
|
32、50、80、100、160
|
100、125、160、200、250
|
250、315、400
（315、400、630）
|
|
極數
|
三極四線、四極
|
|
額定絕緣電壓Ui (V)
|
AC800
|
|
額定工作電壓Ue(V)
|
AC400
|
|
額定沖擊耐受電壓Uimp(V)
|
8000
|
|
飛弧距離
|
0
|
|
額定極限短路分?jǐn)嗄芰?span id="m2wceq4" class="SpellE">Icu(kA)
|
AC400
|
65
|
|
額定運行短路分?jǐn)嗄芰?span id="m2wceq4" class="SpellE">Ics(kA)
|
AC400
|
65
|
|
額定剩余動作電流
I△n（mA)
|
可調：30/50/100 /200/300； 100/200 /300/400/500
|
|
短時耐受電流Icw(kA)
|
2
|
3
|
5(8)
|
|
額定剩余不動作電流
I△no（mA）
|
1/2I△n
|
|
額定剩余短路接通和分?jǐn)嗄芰?span id="m2wceq4" class="SpellE">I△m(kA)
|
16.5 kA
|
|
分?jǐn)鄷r間
|
延時型
|
可調：0.2、0.4、0.8
|
|
非延時型
|
 ＜0.15
|
|
操作性能（次）
|
通電
|
6000
|
2000
|
1000
|
|
不通電
|
8500
|
7000
|
4000
|
|
使用類別
|
A
|
A
|
B
|
|
外
形
尺
寸
|
|
L
|
155
|
165
|
257
|
|
W
|
90
|
105
|
140
|
|
H
|
109
|
129
|
165
|
| |
|
|
|
|
|
|
|
|
6、正常工作條件
● 周圍空氣溫度為-25℃～50℃，如周圍空氣溫度超出此范圍，用戶應與本公司協商解決。
● 安裝地點海拔不超過2000m。
● 安裝地點的空氣相對濕度在周圍溫度+40℃時不超過50%，在較低溫度下可以有較高相對濕度，*濕月的平均*大濕度為90%，同時該月的平均*低溫度為+20℃，并應考慮到因溫度變化發生的產品表面上的凝露。
● 污染等級為3級。
● 漏電斷路器殼架電流250A以下的主電路及欠電壓脫扣器安裝類別為Ⅲ，其余輔助電路、控制電路安裝類別為Ⅱ。
● 漏電斷路器殼架電流250A以上的主電路及欠電壓脫扣器安裝類別為Ⅳ，其余輔助電路、控制電路安裝類別為Ⅱ。
● 漏電斷路器應安裝在無爆炸危險、無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方。
● 漏電斷路器應安裝在沒有雨雪侵襲的地方。

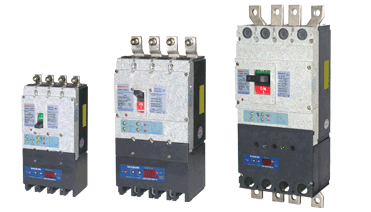

7、產品系列
|
|
|
|
|
TM40CL-160W
|
TM40CL-250W
|
TM40CL-400(630)W
|
|
