簡介

EDS-305/308/309/316系列5/8/9/16口以太網交換機給您的以太網連接提供經濟的解決方案。內嵌的智能報警功能，可以幫助系統維護者監控網絡的運行狀況。此一系列產品專為惡劣的工業環境設計，如在危險地點（Class I，Div. 2/ATEX），符合FCC、UL及CE標準。EDS-305/308/309/316系列包含了2類型號，分別是0 ~ 60 °C的一般型號和-40 ~ 75°C的寬溫型號。這兩類產品各為工業應用環境中標準的和擴展的工作溫度所設計，并且通過了100%的燒機測試，可以滿足工業自動化控制的特殊需求，該EDS-305/308/309/316系列可以方便地安裝在導軌或在一個配電箱。

特點

• 冗余24伏雙直流電源輸入
• 電源故障和端口連接中斷時可以通過繼電器進行報警
• 廣播風暴保護
• 透明傳輸標有VLAN記號的封包
• 工作溫度-40 ~ 75 °C（寬溫型號）
• 技術參數標準：
  IEEE 802.3適用于10BaseT
  IEEE 802.3u適用于100BaseT（X）and 100BaseFX
  IEEE 802.3x適用于Flow Control
  處理類型：存儲和轉發
  流控：IEEE802.3x全雙工，背壓式流控
  交換機屬性MAC地址表大�。�1 K（EDS-305/308/309）
  封包緩沖區大�。�：n/a (EDS-305)，512 Kbit (EDS-308/309)， 1.25 Mbit (EDS-316)

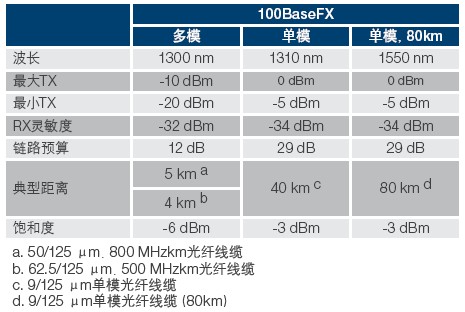

  接口光纖接口：100BaseFX端口（SC/ST接口）
  RJ45端口：10/100BaseT（X）自動偵測，全/半雙工，MDI/MDI-X自適應
  DIP開關：
  • 端口斷線報警掩碼
  • 啟用/禁用廣播風暴保護 (EDS-316)
  LED指示燈：PWR1，PWR2，F(xiàn)AULT，10/100M（TP口），100M（光口）
  報警輸出：一路繼電器輸出報警，1A @ 24 VDC
  光纖電源需求輸入電壓：
  EDS-305/308：24 VDC (12 to 48 VDC)，雙冗余輸入
  EDS-309：24 VDC (12 to 45 VDC)，雙冗余輸入
  EDS-316：12/24/48 VDC (9.6 to 60 VDC)，雙冗余輸入
  輸入電流：
  EDS-305：0.13 A @ 24 V
  EDS-305-M/S：0.17 A @ 24 V
  EDS-308：0.13 A @ 24 V
  EDS-308-M/S：0.21 A @ 24 V
  EDS-308-MM/SS：0.26 A @ 24 V
  EDS-309-3M：0.31 A @ 24 V
  EDS-316：0.27 A @ 24 V
  EDS-316-M/S/MM/SS/MS：0.44 A @ 24 V
  過載電流保護：
  EDS-305，EDS-305-M，EDS-305-S，EDS-308：1.1 A
  EDS-308-M/S/MM/SS，EDS-309系列，EDS-316系列：1.6 A
  接口：1個可插拔的6針接線端子
  反接保護：提供
  機械特性包裝：金屬外殼，IP30防護
  尺寸：
  EDS-305/308/309系列：
  53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
  EDS-316系列：
  80.1 x 135 x 105 mm (3.15 x 5.31 x 4.13 in)
  重量：
  EDS-305/308/309系列：790 g
  EDS-316系列：1140 g
  安裝：導軌、壁掛安裝（可選套件）
  工作環境工作溫度：
  標準型號：0 ~ 60 °C（32 ~ 140 °F）
  寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
  存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
  相對濕度：5 ~ 95%（無凝露）
  安規認證Safety：
  EDS-305系列：
  UL 508，UL 60950-1，CSA C22.2 No. 60950-1
  EDS-308/309/316系列：
  UL 508，UL 60950-1，CSA C22.2 No. 60950-1，EN 60950-1
  Hazardous Location：UL/cUL Class I Division 2
  Groups A/B/C/D，ATEX Zone 2 Ex nC IIC
  EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
  EMS：
  EN 61000-4-2（ESD）Level 3，EN 61000-4-3（RS）Level 3，
  EN 61000-4-4（EFT）Level 3，EN 61000-4-5（Surge）Level 3，
  EN 61000-4-6（CS）（EDS-305/308：Level 2；EDS-309/316：Level 3）
  Marine：DNV，GL
  Shock：IEC 60068-2-27
  Freefall：IEC 60068-2-32
  Vibration：IEC 60068-2-6
  MTBF（平均無故障時間）：
  EDS-305系列：422,000 hrs
  EDS-308系列：255,000 hrs
  EDS-309系列：396,000 hrs
  EDS-316系列：257,000 hrs
  數據庫：MIL-HDBK-217F，GB
  保修保修期：5年
