·高效率
1.1KW-90KW 2P 4P電機在S1工作制下，M2QA系列達到CEMEP-EU的II級效率標準，具有較好的節能效果。
·寬電壓設計
高至690V且可應用于50Hz和60Hz電網。
·可靠的繞組
采用進口*新技術的絕緣材料，可達到F級絕緣（B級-80K溫升），確保了繞組的較長的壽命。
·強抗腐蝕保護
電機經過抗環境腐蝕設計能夠保持較長壽命。
·軸承具有較高承載能力
配置深溝槽滾球軸承使得電機壽命大大延長。71-250mm中心高的鑄鐵電機配備終生免維護軸承，280-355mm的電機作為標準配置裝有注油孔。
·低噪音水平
通過優化電磁及電氣設計，改善冷卻系統，及結構優化保證M2QA系列總體較低噪音水平。
·額外的繞組保護
根據客戶要求可加裝PTC熱敏電阻，熱敏開關和防冷凝加熱帶等繞組保護附件。

機械設計
全封閉自扇冷設計，IP55防護等級及重負載設計，同時采用強抗腐蝕鑄鐵材料使得M2QA系列電機可以適應各種環境。電機的機械結構非常堅固，280-355mm中心高的電機標準配置排水孔及塞子。
靈活的引出線方向。電機接線盒的安裝方式可在電機頂部、左側 、右側,接線盒自身可旋轉安裝,71-132機座的接線盒可旋轉4*90方向。160及以上機座接線盒可旋轉2*180方向。
電機針對不同環境及應用要求有多種可選配置，如更高的防護等級，絕緣水平，防塵保護，密封圈，防雨裝置等等。

型號說明
M2QA 112 M 2 A
M2QA--型號標記 112--機座號（以轉軸中心高mm表示） M--機座長度 2--極數 A--鐵芯長度
使用條件
·海拔不超過1000m
·環境空氣溫度隨季節而變化，但不超過+40℃
電壓、頻率及工作方式
·工作電壓：220-240V 380-420V 660-690V
·額定頻率：50/60Hz
·工作方式：連續（S1）
·絕緣等級：F（可應客戶要求供B級絕緣產品）

軸承型號
(NSK軸承） （可選SKF軸承）標準軸承型號 電纜接

中心高71-132mm	中心高160-355mm

訂貨須知
·訂貨時請?jiān)敿?xì)說明電機型號、功率、極數、電壓、頻率、接法、安裝結構形式等。選型時，應根據負載和其他使用要求對照樣本選用。
·如有特殊要求，如左出線、右出線、雙出軸、其他絕緣等級可作為特殊要求訂貨。

M2QA電機產品代碼
A B C D E F
M2QA 100L2A M2QA 10 1 5 10 - A D C
1-4 5-6 7 8-10 11 12 13 14
A 電機類型
B 電機尺寸
C 產品代碼
D 安裝形式代碼
E 電壓和頻率代碼
F 產地代碼

（C，D，E，F(xiàn)）代碼定義
1-4位置
M2QA=鑄鐵全封閉自扇冷鼠籠電機
5-6位置
IEC框號
07=71 10=100 16=160 22=225 31=315
08=80 11=112 18=180 25=250 35=355
09=90 13=132 20=200 28=280
7位置
轉速（極數）
1=2極 3=6極 5=10極 7=>12極 9=多速
2=4極 4=8極 6=12極 8=雙速
8-10位置
編號
11位置
破折號
12位置
安裝形式
A=底腳安裝，接線盒頂置 R=底腳安裝，接線盒右置（從驅動端看D-end)
L=底腳安裝，接線盒左置 B=大法蘭安裝
C=小法蘭安裝（71-112） H=底腳和法蘭安裝
S=底腳和法蘭安裝，接線盒右置 T=底腳和法蘭安裝，接線盒左置
J=底腳和法蘭安裝（小法蘭）
13位置
電壓和頻率代碼
A=380VY50Hz B=380V△50Hz D=380-420V△50Hz/440-480V△60Hz/660-690VY50Hz
E=500V△50Hz/575V△60Hz F=500VY50Hz/575VY60Hz H=415V△50Hz
S=220-240V△50Hz/380-420VY50Hz/440-480VY60Hz T=660V△50Hz
U=690V△50Hz X=690V以下其它電壓，頻率及接法
14位置
產地代碼

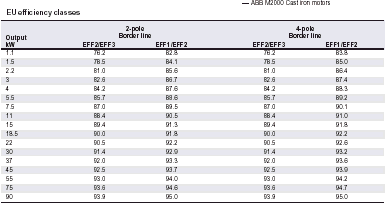

電機效率

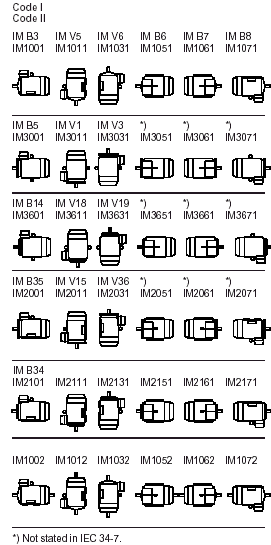

安裝形式圖

底腳安裝   大法蘭安裝   小法蘭安裝 底腳及大法蘭   底角及小法蘭   底角及特殊軸
