圖 1流體流動示意圖

齒輪變送器的轉速是通過裝在表殼上的信號放大器里傳感線圈來檢測。信號放大器不與被測量介質

相接觸。當變送器齒輪切割由殼體內永久磁石產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值,同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。

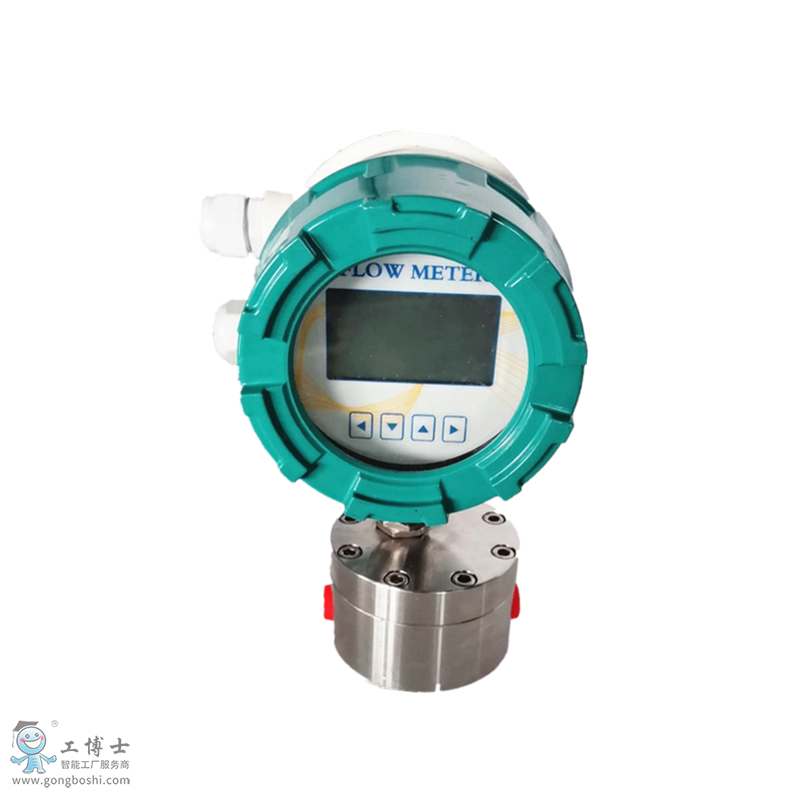

圓齒輪流量計加工精度高，精密安裝。齒輪的旋轉被非接觸掃描，每一個齒產生一個脈沖，分辨率非常高.圓柱齒輪變送器可測量非常小的流量，定量小體積的液體。

齒輪流量計產品特性 ：

Ø 耐高壓 （1.0-45MPa）

Ø 耐高低溫（-196℃-200℃）

Ø 可測量各種粘性介質

Ø 高精度和高重復性

Ø 脈沖輸出/模擬量輸出可選

Ø 量程比寬（1:100）

Ø 測量范圍廣

Ø 防腐、抗污能力強（酸堿）

應用領域

 Ø 樹脂、膠水測量

 Ø 液壓油、潤滑油、油脂測量

 Ø 燃料油測量

 Ø 油墨、瀝青測量

 Ø 液氮、冷凍液、溶劑測量

 Ø 食用油、魚油及食品灌裝測量

 Ø 化工及防腐要求流體測量

 Ø 流體定量控制系統
