施耐德能源PowerLogic能源管理系統:
1、數據呈現

通過本地服務器接口、Web瀏覽客戶端或其它有安全級別的終端服務器，將數據呈現給不同級別

權限的用戶并進行控制訪問。

信息和報警可以傳輸?shù)绞謾C(jī)、PDA或其他設備。

2、功能模塊 (在主服務器或工作站)

Management Console 管理平臺– 配置系統網絡結構，包括通訊路徑，設備管理和分組。

Designer編程器 – 虛擬處理器（VIP），可自定義模塊化功能。

Vista用戶界面 – 實時顯示測量值和狀態指示，電能質量分析，歷史趨勢，報警和手動控制。

Web Reporter網頁報表 – 預定義報表模板或自定義報表，支持第三方報表工具。

3、數據采集和管理

虛擬處理器－實現多回路數據的總加，協調控制，復雜運算和報警；或?qū)崿F(xiàn)無內存設備的歷史數

據記錄（比如每間隔15分鐘的有功電能值）。

服務器－通過互聯網、以太網、電話線、串行通訊、無線通訊或衛星連接等方式對數百個遠程設

備的數據進行連續讀取或定時導出。

兼容ODBC的SQL數據庫－Microsoft SQL Server2005(同時兼容Microsoft SQL Server2000)，記錄

所有的設備數據、系統數據、電能質量分析數據、計費數據和帶精確時標的事件記錄（通過GPS同

步，精度16ms或1ms）。這些數據可以通過標準工業數據庫工具進行安全訪問，同時為了平衡數

據訪問負荷可以添加分布式的數據庫和服務器。

OPC DA（Client），OPC（Server）和PQDIF Exporter（可選）－支持兼容設備和系統的數據

導入/導出。

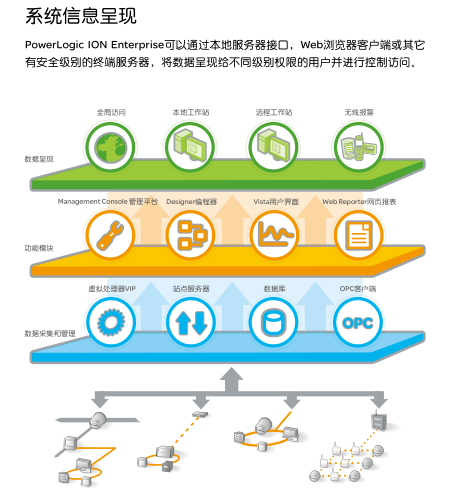

軟件結構
